SC(B)10、SC(B)11、SC(B)12、SC(B)13型樹脂絕緣干式變壓器
產品特點
- 低噪音
·芯柱采用進口高強度PET帶的箍緊綁扎等系列工藝措施出廠變壓器噪音低于45分貝。
- 低能耗：
·鐵芯采用45度全斜接縫，縱向五級步進單片疊接工藝，同型號產品空載損耗優于國標10%左右，負載損耗優于國標5%左右。
- 壽命長：
·采用導熱性能非常優越的活性硅微粉填料樹脂，正常使用下壽命長達30年以上。
- 國際質量認證：通過荷蘭KEMA試驗認證，產品質量達到世界領先水平，現已進入海外市場。
適用場所
- 本產品可廣泛應用于輸變電系統、賓館、飯店、高層建筑、商業中心、體育場館、石化工廠、地鐵、車站、機場、海上鉆臺等場所，特別適合于負荷中心和具有特殊防火要求的場合。
產品詳細介紹
下載文件
-
-
-
產品特點
- 低噪音
-
·鐵芯采用采用寶鋼磁致伸縮小的高磁感硅鋼卷料，降低磁飽和率，減少鐵芯的振動；軛部采用“穿心桿”結構夾緊，45度全斜接縫，五級步進疊接，降低磁通密度；
·芯柱采用進口高強度PET帶的箍緊綁扎等系列工藝措施出廠變壓器噪音低于45分貝。
低能耗：
·采用國內優質原材料（如武鋼27QG100高磁感硅鋼帶材、 洛銅的無氧銅等），材質性能優越；
·鐵芯采用45度全斜接縫，縱向五級步進單片疊接工藝，同型號產品空載損耗優于國標10%左右，負載損耗優于國標5%左右。
壽命長：
·采用“真空+正壓”澆注工藝，線圈局部放電量通常小于5pC，遠優于國標10pC。
·采用導熱性能非常優越的活性硅微粉填料樹脂，正常使用下壽命長達30年以上。
國際質量認證：通過荷蘭KEMA試驗認證，產品質量達到世界領先水平，現已進入海外市場。
-
使用條件
- 海拔≤1000m，-25℃≤環境溫度≤40℃，戶內式。對空氣自冷與強迫風冷的變壓器，均需保證變壓器具有良好的通風能力。當變壓器安裝在地下室或其他通風能力較差的環境，須增設散熱通風裝置。保護等級有IP00、IP20、IP23等型式。
- 當海拔＞1000米時或是環境溫度大于40℃或者小于-25℃時，產品須按照GB1094.11《電力變壓器第11部分：干式變壓器》的要求對有關額定值作相應調整。
-

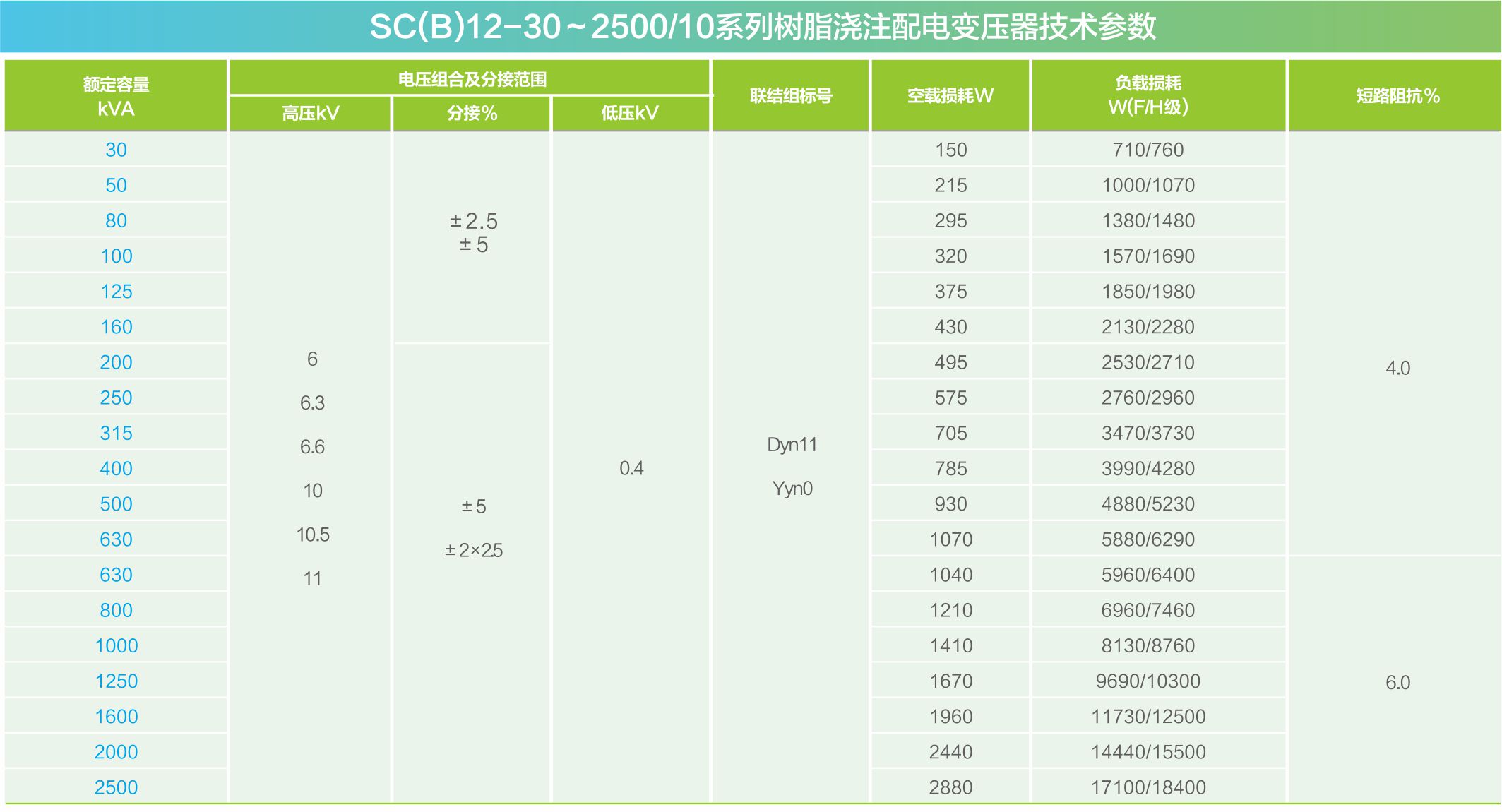

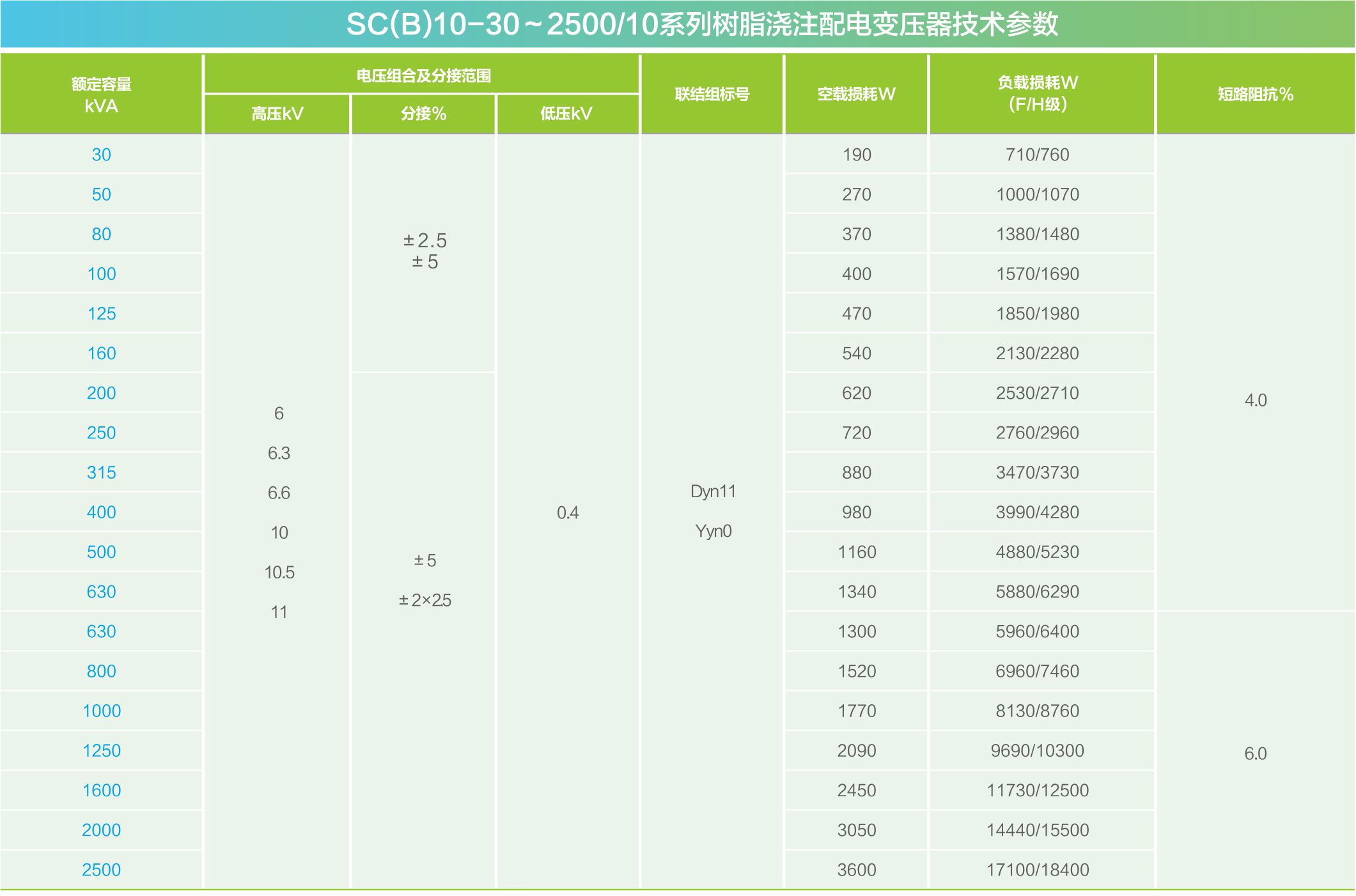

技術參數
-
注：表中斜線上方數值為F（120℃）級的負載損耗值，斜線下方數值為H（145℃）級的負載損耗值。
-
注：表中斜線上方數值為F（120℃）級的負載損耗值，斜線下方數值為H（145℃）級的負載損耗值。
-
注：表中斜線上方數值為F（120℃）級的負載損耗值，斜線下方數值為H（145℃）級的負載損耗值。
-
注：表中斜線上方數值為F（120℃）級的負載損耗值，斜線下方數值為H（145℃）級的負載損耗值。
