Transformador sumergido en aceite de resistente a alta temperatura y alta sobrecarga
- Fuerte resistencia a la sobrecarga: bajo el aumento de temperatura nominal, puede soportar las sobrecargas de 1.5 veces por 6 horas, 1.75 veces por 3 horas, 2 veces por 1 hora , y no afecta la vida útil del transformador.
- Sobrecarga sin pérdida de vida útil: Aprovecha del papel de aislamiento DuPont Nomex T910 que es lo único homologado por UL, aplicando el sistema de aislamiento Clase B, con un límite de aumento de temperatura más alto, mientras el transformador ordinario es de un sistema de aislamiento Clase A.
- Rendimiento de seguridad altamente confiable: se aprovecha del aceite de transformador de alta sobrecarga importado de los Estados Unidos. El punto de ignición y el punto de inflamación son mucho más mayores que los del aceite de transformador ordinario, y tiene un rendimiento de seguridad más alto en condiciones de alta temperatura.
- Eficacia y beneficio económico superior por la operación integral excelente: el uso de los transformadores de alta sobrecarga en las subestaciones tienen los beneficios económicos integrales más altos.
- El nivel de rendimiento es consistente con los transformadores ordinarios: los parámetros de ambos están en el mismo nivel, es decir, el transformador de alta sobrecarga puede lograr una capacidad de sobrecarga de alta intensidad a la vez que sin sacrificar otro rendimiento eléctrico.
- Es adecuado para las subestaciones con una tasa de carga promedio anual baja, una gran diferencia con los picos de carga y un crecimiento a gran escala durante los festivos y la temporada alta para trabajos agrarios .
Detalles del producto
Descargar archivo
-

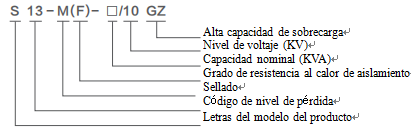

Modelo del producto
-
Ejemplo: un transformador de resistente a alta temperatura y alta sobrecarga de tipo completamente sellado de sumergido en aceite , trifásico, autoenfriamiento, doble devanados, bobinas, regulación de tensión sin excitación, con clase de resistencia térmica de aislamiento F, del código de nivel de pérdida "13", con capacidad nominal 100kVA y de baja tensión 10kV, cuya identificación del modelo de distribución es : S13-M (F) -100 / 10GZS13-M (F) -100 / 10GZ
-
-
Características del producto
- Fuerte resistencia a la sobrecarga: bajo el aumento de temperatura nominal, puede soportar las sobrecargas de 1.5 veces por 6 horas, 1.75 veces por 3 horas, 2 veces por 1 hora , y no afecta la vida útil del transformador.
- Sobrecarga sin pérdida de vida útil: Aprovecha del papel de aislamiento DuPont Nomex T910 que es lo único homologado por UL, aplicando el sistema de aislamiento Clase B, con un límite de aumento de temperatura más alto, mientras el transformador ordinario es de un sistema de aislamiento Clase A.
- Rendimiento de seguridad altamente confiable: se aprovecha del aceite de transformador de alta sobrecarga importado de los Estados Unidos. El punto de ignición y el punto de inflamación son mucho más mayores que los del aceite de transformador ordinario, y tiene un rendimiento de seguridad más alto en condiciones de alta temperatura.
- Eficacia y beneficio económico superior por la operación integral excelente: el uso de los transformadores de alta sobrecarga en las subestaciones tienen los beneficios económicos integrales más altos.
- El nivel de rendimiento es consistente con los transformadores ordinarios: los parámetros de ambos están en el mismo nivel, es decir, el transformador de alta sobrecarga puede lograr una capacidad de sobrecarga de alta intensidad a la vez que sin sacrificar otro rendimiento eléctrico.
-
Condiciones de uso
- Uso interior o exterior con una altitud de no más de 1000 m.
- TTemperatura ambiente máxima + 40 ° C temperatura media diaria máxima + 30 ° C
- Temperatura media anual máxima +20 ° C temperatura mínima -25 ° C
- Transformadores pueden operar bajo condiciones especiales que designan por clientes.
-
Sea altitude not exceeding 1000m indoors or outdoors
-
-
Parámetros tecnicos
-
-
-
|
No. |
Proyecto |
Tabla de parámetros estándar |
||||||
|
Modelo |
transformador de distribución de alta sobrecarga S13 |
|||||||
|
1 |
Voltaje nominal |
10/ 0.4 kV |
||||||
|
2 |
Fase de alta presión |
Tres fases |
||||||
|
3 |
Fase de baja presión |
Trifásico y cuatro alambres |
||||||
|
4 |
Signos de grupo de unión |
Dyn11 |
||||||
|
5 |
Estructura del núcleo de hierro |
Núcleo de hierro apilado / núcleo de hierro laminado |
||||||
|
6 |
Grado de resistencia al calor de aislamiento |
Clase B / Clase F |
||||||
|
7 |
Capacidad nominal kVA |
50 |
100 |
200 |
315 |
400 |
500 |
630 |
|
8 |
Rango de cambiador de tomas de alto voltaje % |
±2×2.5 |
||||||
|
9 |
Frecuencia nominal Hz |
50 |
||||||
|
10 |
Pérdida en carga vacía W |
100 |
150 |
240 |
340 |
410 |
480 |
570 |
|
11 |
Pérdida de carga W |
910 |
1580 |
2730 |
3830 |
4520 |
5410 |
6200 |
|
12 |
Pérdida total W |
1010 |
1730 |
2970 |
4170 |
4930 |
5890 |
6770 |
|
13 |
De corriente en carga vacía % |
1.3 |
1.1 |
1.0 |
0.9 |
0.8 |
0.8 |
0.6 |
|
14 |
Impedancia de cortocircuito % |
4 |
4 |
4 |
4 |
4 |
4 |
4.5 |
|
15 |
Nivel de ruido (nivel de potencia de sonido) dB |
50 |
52 |
56 |
58 |
58 |
59 |
59 |
|
16 |
Nivel de ruido DB (nivel de presión de sonido) |
41 |
41 |
42 |
44 |
44 |
46 |
47 |
